domingo, 30 de setembro de 2012

Modo Serviço Tv Lcd Semp Toshiba LC3246W

  • Para entrar em modo serviço neste modelo da Toshiba fazer o seguinte procedimento:

Modo Serviço Tv Lcd Semp Toshiba LC3245W

  • Para entrar em modo serviço neste modelo da Toshiba fazer o seguinte procedimento:

Tv Lcd Samsung LE32R71BXXEC Linha Vertical Meio da Tela/Banda Com Pérolas Quase no Topo

  • Defeito--Imagem com uma linha vertical grossa a meio da tela e também uma banda horizontal com pérolas quase no topo da tela. Veja na imagem abaixo.

Tv Lg 29FU1RL Quadro Varia Um Pouco

  • Defeito--Imagem com um pouco de variação.

Tv Toshiba TV2134(B)SL Chassis SH11 Só Apresenta Canais Baixos

  • Defeito--Esta tv só apresenta os canais baixos. Tensões de 33V, 5V e no barramento I2C (linhas SDA/SCL) todas normais.

sábado, 29 de setembro de 2012

Tv Sanyo CTP4751 Sem Imagem/Áudio

  • Defeito--A tela está escura, sem áudio. Ao desligar e ligar, nota-se um clarão na tela. Aumentando a tensão de "Screen", aparecem retraços com tela lavada.

Tv Sanyo CTP6268 Horizontal Não Liga

  • Defeito--Horizontal não funciona. A tensão de B+ está muito baixa. O Led de standby está apagado.

Como Iniciar Microprocessador em Tvs Sanyo

  • Quando após ter trocado o microprocessador numa tv Sanyo verifica que a tv não quer funcionar vai ter que reiniciar o microprocessador. Para saber

Tv Philips 29PT9467 Fonte Alta

  • Defeito--A fonte está com valor muito acima do normal.

sexta-feira, 28 de setembro de 2012

Dvd Pioneer DV-414 Mudar a Região

  • Para mudar a região neste dvd faça o seguinte:

    Ligue o aparelho sem dvd na gaveta. Aperte a tecla "Menu" no controle remoto e o número "1".

Dvd Pioneer DV-525 Como Mudar a Região

  • Para mudar a região neste dvd faça o seguinte:

    Ligue o aparelho sem dvd na gaveta. Aperte "Setup" e selecione "General".

DVD Pioneer DV-343 Só Lê Cds de Áudio

  • Defeito--Este dvd só lê cds de áudio. Se colocarmos um dvd na gaveta, aparece no display a indicação "DVD" depois, vemos a unidade ótica a movimentar-se um pouco e aparece no display a indicação "Menu". Fica assim continuadamente com o dvd a girar sem fazer mais nada. Colocando outro dvd na gaveta, ficou um pouco diferente. Aparece "Loading" e "DVD" na tela da tv. Depois, aparece a indicação "Menu" no display do dvd. Apertando a tecla "Stop" o dvd pára de rodar. Se apertar em seguida a tecla "Play" tenta tocar mas, acaba por ficar a piscar no display a indicação "TITLE" e não faz mais nada.

Monitor Lcd Viewsonic VP171 Desliga e Passado 1 Minuto Volta a Ligar

  • Defeito--Este monitor trabalha normal cerca de 15 minutos, desligando por ele por cerca de 1 minuto. Depois, volta a ligar de novo para trabalhar mais cerca de outros 15 minutos e desligar, e assim sucessivamente.

Dvds Pioneer DV-120K-K DV-220KV-K Imagem a Preto e Branco

  • Defeito--Funcionamento normal, no entanto, na tv a imagem está a preto e branco.

Atualização Firmware Dvd Pioneer DV-220KV-K

Aqui vos deixo a atualização de firmware para os dvds Pioneer DV-220KV-K.
A página contém o arquivo para fazer a atualização e também instruções de como fazer essa atualização.
Boa sorte.


quinta-feira, 27 de setembro de 2012

Tvs Sanyo CE21AT2 CE21AT2C CE21AT2E CE21ATR2 CE21AX2 Chassis EC7-B Ao Ligar Volta para Standby

  • Defeito--Após poucos segundos de estar ligada, volta para standby. O led pisca 3 vezes pára e volta a piscar de novo igual e continua sempre assim.

Tv Sanyo CE14A2 CE14AT2 Chassis EC-7A Apresenta "FAC" na Tela

  • Defeito--Ao ligar a tv, aparece no canto inferior direito da tela as letras "FAC" a vermelho e não deixar fazer algumas funções com o teclado e também com o comando. Não é possível fazer a sintonia, colocar a tv em standby e outras.

Tv Sanyo CE28FA2 Chassis EB-5A Queima Transístor Saída Horizontal

  • Defeito--Queima o transístor de saída horizontal. O Led, pisca continuamente.

Tv Toshiba Chassis LEM9 Linha Horizontal bem Forte no Centro da Tela

  • Defeito--Ao ligar a tv, aparece uma linha horizontal bem forte no centro da tela. Na parte inferior da tela, a imagem está normal porém, na parte superior, a imagem apresenta umas 8 linhas negras e faltam cerca de 5cm para a imagem chegar ao topo da tela. No lado direito, apresenta um semi-círculo.

terça-feira, 25 de setembro de 2012

Tv Sanyo CTP3791P Som Baixo

  • Defeito--Som baixo.

Tv Samsung CB-21H1T Chassis S-15A Fica Sem Som

  • Defeito--Após algum tempo de estar ligada, fica sem som. Imagem normal.

Tv Philco TP2921 Faz Ruído e Não Liga

  • Defeito--Ao tentar ligar, apresenta um pequeno ruído na fonte e não liga. Led de standby apagado.Saídas do secundário com zero volts.

Tv Toshiba Chassis LM10 Zumbido Fino

  • Defeito--Ao ligar apresenta um zumbido fino.

Vcr Samsung VCR90X Display Apagado

  • Defeito--O display está totalmente apagado ou o relógio após ser ajustado não muda.

segunda-feira, 24 de setembro de 2012

Vcr Samsung X-45BR Fita Não Entra

  • Defeito--Liga, dá indicação no display que a fita entrou, mas ela não entrou.

Tv Samsung WS-28M064N Chassis KS7A Não Liga

  • Defeito--Tem alimentação no Ci de saída vertical (vem do transformador de saída horizontal) mas, ao ligar, gera MAT apenas durante 1 segundo e, passa a standby. O led fica sempre vermelho, nunca passa para verde.

Tv Samsung WS32Z308P Linhas Retorno e Imagem Encolhida

  • Defeito--Ao ligar, apresenta linhas de retorno (retraço) e a imagem encolhe. A tv entrou com um CI TDA6111Q danificado, foi trocado e ficou igual.

Monitores Lcd Lg W1752T W2253V Apenas Metade da Tela Normal

  • Defeito--Metade da tela normal e a outra metade com definição diferente e outro tom de côr. Veja na imagem abaixo como se apresenta a tela do monitor.

sábado, 22 de setembro de 2012

Reset Tvs Lcd Semp Toshiba LC3240W 26HL57 32HL57 32HL86 42HL157

  • Para fazer o procedimento "Reset" nestes modelos da Semp Toshiba fazer o seguinte:

    1-Usando o controle remoto original da tv, aperte a tecla "Recal".

Modo Serviço Tvs Lcd Semp Toshiba LC3240W 26HL57 32HL57 32HL86 42HL157

  • Para entrar em modo serviço nestes modelos da Semp Toshiba fazer o seguinte procedimento:

    1-Usando o telecomando original da tv aperte a tecla "Mute".

Reset Tvs Semp Toshiba LC1510Z LC2010Z 20DL74

  • Determinados sintomas de defeito, que afetam a troca de dados entre o processador principal e demais componentes periféricos podem ser solucionados resetando o aparelho, para tanto siga o procedimento abaixo:

Reset Tv Lcd Semp Toshiba LC3210W LC3246WDA

  • Para fazer o procedimento reset neste modelo da Semp Toshiba fazer o seguinte:

sexta-feira, 21 de setembro de 2012

quarta-feira, 19 de setembro de 2012

Atualização Firmware Tvs Lcd AOC LC32W053

Pode baixar na página abaixo as atualizações Versão 4.13 e 5.13 para tvs lcd AOC LC32w053


Tv Sansung CL-21K40 Não Liga

  • Defeito--Não liga.
    Solução--Caso nao consiga encontrar o CI KA7632, regulador de 3.3v e fonte de 8V retire o CI da

Tv Samsung WS-32Z308P Chassis S62A Não quer Ligar

  • Defeito--Ao ligar no interruptor geral, tenta arrancar por duas vezes ouvindo-se ao mesmo tempo uns ruídos nos altifalantes e desliga-se. Só após tentar ligar a tv por umas quatro vezes ela fica a funcionar parecendo estar normal. O B+ apresenta o valor de 137V (deveria ter 142V). Foram trocados os condensadores electrolíticos do primário da fonte de alimentação sem resultado.

Tv Samsung CB-5035Z Chassis P69SA Vertical com Apenas 2cm

  • Defeito--Vertical aberto apenas cerca de 2cm.

Tv Samsung CL-21K40MQ Sem Imagem e Sem Som

  • Defeito--O circuito horizontal está a funcionar mas a tv não tem imagem nem som. A tela continua escura mesmo se levantar a tensão de "Screen".

terça-feira, 18 de setembro de 2012

Tv Samsung CL21N11MQ Chassis KS7A Nao Liga

  • Defeito--A tv não liga. B+ com 90V.

Tv Samsung CB20S20BT Chassis S15A Quando Aumentamos o Volume Muda de Canal e Apresenta o Menu

  • Defeito--Ao aumentarmos o volume a tv muda de canal e apresenta o menu do utilizador.

Tv Samsung CB20S20BT Chassis S15A Som Baixa e Apresenta Ruído

  • Defeito--Som normal ao ligar. Porém, pouco tempo depois, o som baixa muito e apresenta algum ruído.

Tv Samsung Chassis P69SA Tela Escurece Lentamente

  • Defeito--A tela escurece lentamente da direita para a esquerda. A imagem fica reduzida a uma faixa vertical no lado esquerdo da tela.

domingo, 16 de setembro de 2012

Tv Philips 14GL1015 20GL1045 20GL1047 20GL1346 Chassis GR1-VA Não sai de Auto-Demonstração

  • Defeito--Ao ligar a tv esta apresenta o modo de auto-demonstração.

Tv Philips 14GL1015 20GL1045 20GL1047 20GL1346 Chassis GR1-VA Transístores 7355 e 7508 Aquecem Demasiado

  • Defeito--O transístor na posição 7508 aquece demasiado.

Tv Philips 14GL1015 20GL1045 20GL1047 20GL1346 Chassis GR1-VA Controle Remoto Atua Intermitente

  • Defeito--O controle remoto (telecomando) atua intermitente.

Tv Philips 29GX1899/78R tela borrada

  • Defeito--A tela apresenta-se toda borrada e + ou - 10 segundos depois de ligar, a tv desliga-se.

sexta-feira, 14 de setembro de 2012

Dicas tv Philips 14PT100G/78R 14PT110A 14PT110B 14PT111A 14PT112A 14PT113A/78R 14PT210A 20PT120A/78R 20PT120B/78R 20PT121A/78R 20PT121B78R 20PT122B 20PT123A/78R 20PT123B CHASSIS L7L

  • Defeito--Sem "Osd" na tela.

Tv Philips Chassis GL Teclado Travado

  • Defeito--Teclado travado com imagem e som normais.

Tv Lcd Samsung LE26B450C4WXXC LE32B450C4WXXC Aumenta/Diminui Volume Sózinha

  • Defeito--Ao ligar a tv, aparece o gráfico de volume e imediatamente começa a baixar até chegar a 0%. Se a tv continuar ligada, também faz o contrário, ou seja sobe até chegar a 100%. Este gráfico está sempre visível na tela.

Dicas Tvs Philips Chassis CTO

  • Defeito--Ao ligar apita.

quinta-feira, 13 de setembro de 2012

Dicas Tv Philips 32PW9617/12 Chassis MG3.2E AA

  • Defeito--Completamente morta.

Tv Philips 29PT8457 Horizontal não Arranca

  • Defeito--Horizontal não arranca.

Tv Thomson Chassis IKC2 Imagem Muito Pálida

  • Defeito--A imagem está muito pálida fazendo lembrar cinescópio com defeito.

Tv Lcd Toshiba LC3210W Listas na Tela

  • Defeito--Apresenta listas na tela.

Philips 25HT5541/78S 25PT5541/78 28PW6441/78 28PW6542/78 29HT4641/78S 29HT5642/78S 29PT4641/78 29PT4643/78 29PT5642/78 29PT5645/78 29PT6456/78 29PT6566/78 32PW6542/78 Uma Barra Vertical de cada lado da Tela

  • Defeito-Som normal. A imagem, apresenta duas barras verticais uma de cada lado junto ao final da imagem.

quarta-feira, 12 de setembro de 2012

Dicas Tv Philips 29PT5632/78R

  • Defeito--Desliga intermitente ou entra em proteção.

Dicas Tv Philips 29PT5642/78R Chassis L04

  • Defeito--Imagem expandida na horizontal (excesso de largura). Entrando no modo serviço, não se consegue fazer o ajuste.

Dicas Tv Philips 29PT4643/78

  • Defeito--Não liga. Led aceso. A fonte não arranca.

Tv Philips 29PT4641/78 Três Linha Coloridas Topo da Tela

  • Defeito-Ao ligar a tv, aparece primeiro 3 linhas coloridas no topo da tela. Pouco depois, fica normal com imagem e som (apenas com um pouco de retardo).

Tv Philips 29PT4640/78R Chassis L04U Não Liga

  • Defeito--Não liga. Led apagado.

terça-feira, 11 de setembro de 2012

Tv Philips 29GX1889 Desliga Logo Após ser Ligada

  • Defeito--Ao ligar a tv, o horizontal funciona poucos segundos e volta para standby. Só volta a ligar se descarregar a chupeta. O led pisca 4 vezes pára e volta a piscar 4 vezes de novo, continuando sempre neste ritmo.

Tv Philips 28PW858A Fora de Convergência

  • Defeito--Fora de convergência.

Tv Philips 28GR7650 28GR7850 Chassis GR1-CL Brilho Varia

  • Defeito--Brilho variando ou brilho intermitente.

Tv Philips 25PT848A Imagem Muito Fraca

  • Defeito--Linha horizontal com imagem muito fraca parecendo "screen" totalmente no mínimo e, passados uns 30 segundos, de estar ligada, o transístor de saída horizontal aquece demasiado e a imagem falta-lhe cerca de 4 cm do lado direito da tela.

Tv Philips 20gl1344 Imagem com Linhas Verticais

  • Defeito--Imagem com as linhas verticais tremendo.

Tv Philips 14GX1618 20GX1658 21GX1668 Chassis Anubis VA Vertical Fechado

  • Defeito--Vertical fechado.

segunda-feira, 10 de setembro de 2012

Tv Philips 21AA3350/10B Chassis Anubis A AB Tela Escura

  • Defeito--Som normal com tela escura. Ao aumentar a tensão de "Screen" (G2), a tela ilumina-se e apresenta linhas de retorno. As tensões de saída RGB no CI TDA3504, não são pulsantes e têm um valor de 1,4V cada ( o normal seria uma tensão pulsante de 3,2V) .

Tv Philips 20PT3336 Sem Imagem

  • Defeito--Esta tv tem vídeo, aparece o menu na tela, tem aúdio em RF e Av mas não tem imagem.

Tv Philips 20PT529A/78 Não Liga

  • Defeito--Não liga.Led apagado.B+ está ok mas a fonte de 12V, que sai do pino 9 do secundário do chopper, varia de 2,1 a 3,8V.

Tv Philips 20PT324A/78R Não Liga

  • Defeito--Falta a tensão de 9V na saída da fonte. Esta tensão alimenta o regulador de 3.3V que fornece o Vcc ao microprocessador.

Sony PS2 SCPH-70004 Não Arranca

  • Defeito-- Não arranca.

Sony PS2 SCPH-39004 Morta

  • Defeito--Não arranca.

Dica Sony PS2 SCPH-30004R

  • Defeito--Morta. Fusível da fonte ok.
    Solução--Verificar/Trocar D006 e D008 situados na fonte de alimentação.

Dicas Sony PS2 SCPH-5552

  • Defeito--Morta. Fusível ok.
    Solução1-Verificar/Trocar zener D103 (8,2V).
    Solução2-Verificar/Trocar D003 (RM10A).
    Solução3-Verificar/Trocar Q002 (2SC1741) situado na fonte de alimentação.

  • Defeito--Fonte de alimentação secundária com saídas a 0V.
    Solução--Verificar/Trocar zener D103 (8,2V).

domingo, 9 de setembro de 2012

Dica Tv Philips 20PT228A/78R

  • Defeito--Desliga após um minuto de estar ligada.
    Solução--Verificar/Trocar C2417, C2423, D6403 e D6405.

Dica Tv Philips 20gl1344 Chassis Gr1-L1

  • Defeito--Sem imagem. Com linhas de retorno.
    Solução--Verificar/Trocar C2410 (100mF/25V) colocado entre os pinos 6 e 8 do CI de saída vertical.

Reset Tv Lcd CCE TL800

  • Para fazer o procedimento "Reset" neste modelo da CCE faça o seguinte:

    Com a tv ligada, aperte a tecla "Source" no controle remoto e digite de seguida 2580.

Reset Tvs Lcd/Led Sony

  • Para fazer "reset" nestas tvs da Sony proceder do seguinte modo:

    1-Desligue a tv.
    Nota-Caso se trate de uma tv de projeção, deverá esperar cerca de 5 minutos após desligar a tv para que a lâmpada interna arrefeça antes de continuar.
    2-Tire o cabo de alimentação da tomada.
    3-Deixe a tv sem emergia por cerca de 60 segundos.
    4-Ligue o cabo de alimentação na tomada.
    Obs-A tv deverá estar ligada diretamente na tomada e não por intermédio de uma régua de energia ou um estabilizador.
    5-Ligue a tv.

Dicas Tv Philips 20GL1340 Chassis GR1AL

  • Defeito--Após alguns minutos de estar ligada, a trama balança na mudança de câmara e quando aparecem legendas. Acaba por desligar.
    Solução--TS517 (A1356) ao testar parecia estar bom mas estava com defeito.

  • Defeito--Ao ligar a tv, apresenta tela azul com linhas de retraço (retorno) brancas.
    Solução--Verificar/Trocar TS7510 situado na pci do crt e verifique também D710 e R710.

sábado, 8 de setembro de 2012

  • Defeito--Ao ligar a tv, as tensões dão um pico perto do valor nominal mas, logo baixam abruptamente e a fonte fica emitindo um ruído como se fosse o transformador da fonte com ferrite solto.
    Solução--Trocar C2924 e R2924 na linha do standby.

  • Defeito--Ao ligar a tv, faz um chiado. Todas as tensões da fonte ok.
    Solução--Verificar/Trocar Thyristor 6535.

Dica Tv Philips 20GL1041

  • Defeito--Horizontal não liga. Fonte de B+ com 36V e de 16V com 6V.Micro a aquecer demasiado. Desligando a alimentação do micro o B+ normalizou.
    Solução--Trocar o micro.

Dicas Tvs Philips 16GL1030 Chassis GR1-AL

  • Defeito--Ao ligar aparece ruído forte.
    Solução--Verificar condensador C130 e D180 com fuga.

  • Defeito--Após um tempo de estar ligada desaparece a imagem.
    Solução--Verificar soldas nos pinos do fly-back.

  • Defeito--A barra de sintonia não para.
    Solução--A tensão no pino 18 do IC130 (linha do AFT) não chega a 6V. D181 alterado (BZX79C 5,6V) fica sem sinal de coincidência. Verificar TS180 e D180. Verificar também C162, C182 e C930 (com possibilidade de fuga), R975 (aberto) e TS933 que pode apresentar fuga. Memorizar manualmente um canal e ajustar S180 de modo a obter 6V no pino 1 de IC130 (TDA8305).

    Obs-Alguns aparelhos têm um condensador de 4,7nF na posição C181 que pode apresentar fuga.
  • Defeito--Branca com retraços.
    Solução--Verificar D415, R552, e R580.

  • Defeito--Não muda o canal.
    Solução--Verificar D121 e D124.

  • Defeito--A imagem apresenta-se com chuvisco em todos os canais sem ganho.
    Solução--Verificar D1421 e D124.

  • Defeito--Imagem com uma faixa escura ao centro.
    Solução--Verificar R500 (470 Ohms) que deverá estar alterado.

  • Defeito--Imagem apresenta-se com uma ou mais barras horizontais.
    Solução--Verificar C222 (220nF) deverá estar aberto.

  • Defeito--Imagem com cores saturadas.
    Solução--Verificar D415.

  • Defeito--Imagem com cores fracas.
    Solução--Verificar D415.

  • Defeito--Correção CLO deficiente.
    Solução--Verificar C512 (18nF), C525 (47mF), C526 (18nF), TS517 (2SA1356) e TS518 (BC548).

  • Defeito--Danifica R565.
    Solução--Verificar C565 e C566.

  • Defeito--Danifica circuitos integrados ou transístores.
    Solução--Verificar C326, C410, C502(2,2nF), IC130 (U550), IC410 (CI Saída Vertical), R321 e TS320, TS508 (2SD1577).

  • Defeito--Desliga ao mudar de canal.
    Solução--Verificar C512 aberto.

  • Defeito--Desliga após algum tempo de estar ligada.
    Solução--Alterar R523 para 1,5K.

  • Defeito--Desliga após estar ligada por algum tempo.
    Solução--Alterar R523 para 1,5K.

  • Defeito--Desliga intermitente ou entra em proteção.
    Solução--Verificar C162, C337, C512 (18nF), R320 e TS320.

  • Defeito--Imagem com distorção.
    Solução--Verificar C162 e C182.

  • Defeito--Imagem apresenta distorção (entorta) na parte superior.
    Solução--Verificar IC310 (TDA8305).

  • Defeito--O Menu apresenta os caracteres alterados.
    Solução--Verificar C921 e C924.

  • Defeito--Imagem com uma faixa vertical no lado direito.
    Solução--Verificar soldas nos pinos do fly-back.

  • Defeito--Imagem negativa. Solução--Verificar D415 com fuga (linha do sandcastle).
  • Defeito--Imagem a tremer.
    Solução--Verificar 5322, D365 e adicionar um fio entre as duas blindagens de S180 e do Tuner. Seguidamente verificar o ajuste de S180.

  • Defeito--Interferências na imagem.
    Solução--R195 alterado ou C248 aberto.

  • Defeito--Imagem com listas pretas e brancas.
    Solução--C248 aberto.

  • Defeito--Imagem encolhida.
    Solução--R341 alterado.

  • Defeito--Imagem expandida.
    Solução--Verificar C312.

  • Defeito--Imagem com linhas horizontais escuras.
    Solução--R415 aberto.

  • Defeito--Imagem com linhas de retorno (retraço).
    Solução--Verificar D410, D415, R195 e R552.

  • Defeito--Imagem com lista branca na vertical.
    Solução--Acrescentar um condensador de 1nF do ânodo de 6910 para o terra, R911 e R912.

  • Defeito--Sem osd.
    Solução--Verificar R392, R931, IC410 (sandcastle alterado) e possível fuga em TS938.

  • Defeito--Não vai para standby.
    Solução--Verificar Ic900 e C925.

  • Defeito--Não funciona. Desligando a proteção o B+ está com 150V.
    Solução--Verificar C162 no pino 1 do IC TDA8305, C345 (fuga), C351 (aberto). IC401 deforma o pulso sandcastle fazendo com que o microprocessador não funcione.

  • Defeito--Não funciona quando está frio ou quando se acabou de ligar à rede elétrica.
    Solução--Verificar C512 e R341.

  • Defeito--Sem contraste.
    Solução--Verificar D415 e D556. Verificar ainda C555 e TS551.

  • Defeito--Imagem a preto e branco.
    Solução--Verificar C228, C229, C241, C258, tensão no pino 5 de IC260 (KT143) será de 2,8V se R987 estiver aberta.

  • Defeito--Por vezes perde a sintonia.
    Solução--Verificar C162, C171, C172, C955, C959, C960, D121, D124, D365, R195 e TS957.

  • Defeito--Ao tentar a sintonia, inicia a procura mas não localiza qualquer estação.
    Solução--TS933 com fuga.

  • Defeito--Imagem cintilante com ou sem expansão.
    Solução--Se a fonte de +70V variar, verificar C237.

  • Defeito--Imagem com quadro pequeno.
    Solução--Verificar D365 e R321.

  • Defeito--Após aquecer o quadro reduz.
    Solução--Fuga em D365 (5,6V).

  • Defeito--Imagem normall com ronco no som.
    Solução--Verificar C135 (47mF) aberto, C139, C187, R625 e XR187 (4,5Mhz).

  • Defeito--Imagem sem definição (cinza borrado).
    Solução--Verificar C225 (33pF) com fuga.

  • Defeito--Foco não regula.
    Solução--Fuga no soquete do trc.

  • Defeito--Falta de sincronismo horizontal/vertical.
    Solução--C130 (falta capacidade), C172 (220pF), C930 com fuga e D959.

  • Defeito--Falta de sincronismo vertical.
    Solução--No IC410 verificar C156, C180 C181, D180, D181 e TS180. Alguns aparelhos têm também C177 (1,8nF) e C178 (180pF) que poderão apresentar fuga.

  • Defeito--Não faz sintonia. No lugar da estação apenas apresenta ruído ou mute.
    Solução--Verificar C955 e C960.

  • Defeito--Não faz sintonia em UHF.
    Solução--Verificar C102 com fuga.

  • Defeito--Não tem som (com ou sem imagem).
    Solução--Verificar C135, C607, TS610 e TS613.

  • Defeito--Fonte de 70V com 0V ou muito baixa.
    Solução--Se ao abrir o ponto PT2 os 70V aparecerem verificar: D508, D512, D535, U020, e U550. Caso os 70V não apareçam, veja informações deste chassis como TENS2.

  • Defeito--Sintonia com variações.
    Solução--Verificar D121, D124 e D365 (5,6V) com fuga.

  • Defeito--Imagem normal com som baixo ou sem som em av.
    Solução--Verificar D012.

  • Defeito--Som com estalos.
    Solução--Verificar C135 (47mF).

  • Defeito--Som com ruído ou fritura.
    Solução--Verificar C135 (47mF).

  • Defeito--Ao carregar na tecla "Vol +" o som diminui.
    Solução--Verificar o ajuste da bobina de 4,5Mhz.

  • Defeito--A tv apresenta tela azul.
    Solução--verificar R710.

  • Defeito--Tela na côr ciano (falta a côr vermelha).
    Solução--Verificar 2910 com fuga.

  • Defeito--Tela cinza sem vídeo.
    Solução--Verificar C172, C189 (100pF) e C225 (33pF) com fuga.

  • Defeito--A tv apresenta tela escura.
    Solução--Verificar R556.

  • Defeito--Tela parcialmente escura ou com ruídos coloridos.
    Solução--Verificar IC130.

  • Defeito--Falta a côr verde.
    Solução--Verificar 3721.

  • Defeito--A tela escurece da esquerda para a direita.
    Solução--TS245 com fuga.

  • Defeito--A tv apresenta tela verde.
    Solução--TS943 (BC548) com fuga.

  • Defeito--As fontes de +16V e +70V vão baixando.
    Solução--D365 (5,6V) com fuga.

  • Defeito--Tensões acima do normal.
    Solução--R340 aberto.

  • Defeito--Vertical com pouca amplitude. Solução--Verificar C406, C407, C419 e C426.
  • Defeito--Vertical a correr.
    Solução--Verificar R1 (alterado). Quando em UHF, IC900 com defeito.
    Se existir C181 verificar possibilidade de fuga.

  • Defeito--Vertical fechando intermitente.
    Solução--Verificar c407.

  • Defeito--Imagem treme no sentido vertical.
    Solução--Verificar C162 e C182.

Dica Sony PS2 SCPH50004

  • Defeito--Não liga. Fonte secundária com 0V.
    Solução--Verificar/Trocar C3 (33mF/35V).

Dica Tv Philips 14PT3336/78 Chassis L03.6L

  • Defeito--Ao ligar a tv, o led verde acende mas, não há imagem nem som.
    Solução--R3445 (1 Ohm) aberta e transístor 7464 (BD135) com fuga. No caso do transístor, convém trocar o par e usar transístores originais.

Dica Tv Philips 14PT3131/78R

  • Defeito--Esta tv veio de outra oficina com tela escura só "Osd". Ajustes todos no mínimo. Ajustei manualmente brilho, contraste, etc. Ficava ok, mas sem sintonia e tela reduzida vertical e horizontal.
    Entrei no modo de serviço e os dados estavam todos zerados. Coloquei outra memória e continuava a mesma coisa.
    Solução--Depois de muita pesquisa, achei uma dica para verificar o cabo do auto falante em conector errado. Fui verificar e era isto. O cabo em terminal errado estava inibindo a eeprom apagando todos os seus dados. Coloquei o cabo do altifalante no lugar certo e resolveu.

  • Defeito--Linhas de retraço no topo da tela.
    Solução--Verificar/Trocar C2460 (56nF/250v) poliester.

Dica Tv Philips 14PT1353/00 Chassis L6.1 AA

  • Defeito--Ao ligar, ouve-se chiar na área do horizontal.
    Solução1-Transformador de saída horizontal com o primário em curto.
    Solução2-C2423 (330pF/2Kv) em curto.

Dicas Tv Philips 14PT418A/78R

  • Defeito--Após ligar volta imediatamente para standby. Falta a fonte de -13V o que origina vertical fechado e faltam também as fontes de 5 e 8V em Q707 e Q708.
    Solução--Verificar/Trocar DZ6420.

  • Defeito--A tv desliga-se após alguns segundos de ser ligada.
    Solução--Verificar R3547 (0.22 Ohms) e D6405.

sexta-feira, 7 de setembro de 2012

Dica Tv Philips Chassis GR1AX

  • Defeito--Queima o transístor de saída horizontal.
    Solução--Verificar/Trocar condensador 2523 (6,8mF).
    Veja a imagem abaixo.



Clique na imagem para uma melhor visualização


  • Defeito--Não aparece o menu de sintonia.
    Solução--Trocar a eeprom por uma nova gravada.

  • Defeito--Ao fazer a sintonia não pára.
    Solução--Verificar L5045.

  • Defeito--Ao fazer a sintonia não pára.
    Solução--Verificar/Trocar C2031 (22nF).

  • Defeito--Não arranca ao ligar o interruptor geral a 1ª vez depois da tv estar muito tempo parada.Se ligarmos o interruptor 2 ou 3 vezes, a tv já arranca, mesmo se a desligarmos por algum tempo e tentarmos ligar.
    Solução--R3630 (33K) aberta.

  • Defeito--Não funciona.A linha dos 95V está com 1,5V.Protecção activada.Ao retirar o tiristor, a linha de 95V apresentou 99V. A fonte estava alta, razão que levou a protecção a activar.

    Solução--Verificar/Trocar R3629 (33K) neste caso estava com 43K.

  • Defeito--A tv apresentava a côr muito verde com linhas de retorno.
    Solução--Se no pino 23 do CI TMP47C434n-3415 (IC7700-micro) a tensão medida for inferior a 4V, trocar este CI.

Dica Tv Philips 14PT316

  • Defeito--Não liga.
    Solução--R3601 (390R) aberta. Esta resistência encontra-se no secundário da fonte de alimentação.

quinta-feira, 6 de setembro de 2012

Dica Tv Philips 14pt314

  • Defeito--Não liga. B+ está com 70V. Se colocar um carga em C2551 o B+ cai para 50V. Se soltar o transformador e o transístor de saída horizontal, o B+ não normaliza.
    Solução--Verificar/Trocar C2409 C2530, C2540 e C2551.

Dica Tv Philips 14GR1234/59R Chassis GR1AX

  • Defeito--Ao ligar a tv, o sector horizontal não funciona e ouve-se um apito no som.
    Solução--Verificar/Trocar a bobina 5524.

Dica Tv Philips 14GL1420

  • Defeito--Sem imagem e sem som.Led de standby apagado.Ao medir a tensão do colector do transístor Q613 no momento que se encosta a ponta de prova a tv liga e funciona normalmente porém, ao desligar e voltar a ligar ela só liga fazendo como atrás citado.
    Solução--Trocar Q613 que estava com defeito.

Dica Tv Philips 14GL1015/78R

  • Defeito--Imagem expandida na vertical com linhas grossas sobre a imagem.
    Solução--R3415 (220 Ohms) coberta de cola. Retirar o componente, raspar toda a cola e voltar a soldar na Pci. Veja as imagens abaixo.


Clique nas imagens para visualizar melhor

Dica Tv Philips14CT6006 Chassis CTO

  • Defeito--Imagem perfeita mas, som com chiadeira (tipo quando está meio fora de sintonia).
    Solução--Trocar o tuner (seletronic ou varicap).

quarta-feira, 5 de setembro de 2012

Dica Tv Philips 21ht5432 21ht6456h 21pt5431 21pt5432 25ht5531 25pt5531 25pt5536 28pw6431 28pw6532 29ht4631 29ht5632 29mt4505 29mt4515 29pt4631 29pt4640 29pt4647 29pt5632 32pw6431 32pw6532 Chassis L01.1L AC

  • Defeito--Ao ligar, a imagem aparece fora de sincronismo por cerca de 40 segundos, ficando de seguida normal mas, apresentando a imagem estreita e com barra escura na lateral direita.
    Solução--Verificar/Trocar C2455 47mF/25V.

Dica Tv Philips 21pt9467

  • Defeito--Ao ligar, aparece a msg "Factory" e trava todas as funções.
    Solução-No telecomando (controle remoto), digitar 89, esperar um pouco, vai aparecer um menu, carregar na tecla "OSD". A tv está ok.

  • Defeito--Imagem normal com apito no som.
    Solução--Solda fria no cristal do onechip (faz tudo).

Dica Tv Philips 21PT4205/44

  • Defeito--Imagem a P&B e som normal.
    Solução--Trocar o cristal do CI Jungle.

Dica Tv Philips Chassis L6.1 AA

  • Defeito--Contraste não actua.
    Solução--Verificar/Trocar D6100 (1N4148) ligado ao pino 25 do.O pino do ABL é o 7.

Dica Tv Philco PCM 1446

  • Defeito--Funciona durante algum tempo e depois começa a desligar continuadamente.
    Solução--R706 (10K) aberto.

terça-feira, 4 de setembro de 2012

Dica Tv Philco PCM 2046

  • Defeito--Imagem a preto e branco em alguns canais.
    Solução--Trocar o microprocessador
  • Defeito--A tv apresenta a imagem com pouco brilho. Som normal.
    Verificando no IC501 os pinos de brilho e contraste (os pinos 17 e 22) estavam normais. Verificando também a tensão aplicada às bases dos transístores de saída RGB apresentavam 2,3V (tensão normal) e a tensão de alimentação destes transístores 180V (também normal). Foram ainda verificadas as tensões de RGB aplicadas aos cátodos do cinescópio, entre 110 e 150V (tensões normais).
    Solução--Trocar o cinescópio (TRC).
    Veja a imagem abaixo.




    Clique na imagem para ver melhor

  • Defeito--Não liga. Pino 4 do IC901 (STR50103A) .
    Solução--Verificar/Trocar ZD904 (BZX796 30V).

Dica Tv Philco PCR 2049

  • Defeito--Faixa escura na imagem.
    Solução-Verificar/Trocar C721 (10mF/50V).

Dica Tv Philco PCM 2044

  • Defeito--Ao ligar a tv, o flyback (transformador de saída horizontal) chia baixinho e as saídas do secundário do chopper vão para zero Volts.
    Solução--Condensador de filtro do B+ (220mF/160V) seco ou em curto.

sábado, 1 de setembro de 2012

Dica Tv Philco PCS 2956N

  • Defeito--Ao ligar no interruptor geral, o relé atraca para desatracar pouco depois sem a tv ligar.
    Solução--Q707 (SMD)-DTA 144 EKA em curto.

Dica Tv Philco TP2054 Chassis CP02R0

  • Defeito--Fonte morta, intermitente. Led de standby apagado.
    Solução--Verificar/Trocar C927 (100mF) que está situado próximo do TDA16846.
    Obs-Esta dica serve para todos os televisores Philco, chassis CP02R0.

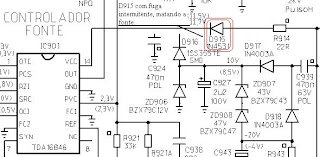

Clique sobre a imagem para ver melhor.

  • Defeito--A tv apresenta a tela vermelha com linhas de retorno (retraço) inclinadas. Despois de alguns segundos, vai para standby.
    Solução--.Verificar/Trocar R813 (10K/2W).
  • Defeito--Tela escura mas, se colocar no menu do utilizador, ele aparece normal.
    Solução--Verificar/Trocar ZD701 na linha do ABL próximo do transformador de saída horizontal (flyback).
  • Defeito--Ao ligar, apresenta o vertical fechado. Passados poucos segundos de estar ligada, volta para standby. CI amplificador de saída vertical está ok.
    Solução--Verificar/Trocar C614 condensador de disco cerâmico de 47nF/63V.
  • Defeito--Ao ligar, demora a acender a tela ou, por vezes, acende apresentando uma barra horizontal, outras vezes, fica piscando e apresenta linhas de retorno (retraço).
    Solução--Verificar C715 (6nF/1600V).
  • Defeito--Imagem a piscar.
    Solução--Verificar/Trocar R723.
  • Defeito--Queima o CI da fonte de alimentação (TDA16846).
    Solução--Verificar/Trocar C938 220nF e o zener ZD904 (12V).
  • Defeito--A fonte está baixa. A tv funciona de modo intermitente
    Solução--Verificar/Trocar ZD904 e C945.
  • Defeito--Mancha branca na tela quando a tv estÁ SEM SINAL.
    Solução--Colocar um condensador de 1nF/50V em paralelo com ZD702.
  • Defeito--A fonte de alimentação não oscila.
    Solução--Verificar/Trocar D915.
  • Defeito--Faixa preta na tela. A fase horizontal não ajusta.
    Solução--Verificar/Trocar ZD702.
  • Defeito--Ruído no som ou sem som.
    Solução--Verificar/Trocar condensador "SMD" C401 (330pF).

Dica Tv Philco PC1427U Chassis CPH-02

  • Defeito--Vertical fechado.
    Solução1-Verificar/Trocar C604.
    Solução2-Verificar se o fio da deflectora vertical que passa por debaixo da cola na lateral da deflectora está com zinabre.

Dica Tvs Philco Chassis CPH06

  • Defeito--Só liga quando está fria. Se desligar e voltar a ligar temos que esperar cerca de 10 minutos para que a tv volte a ligar.
    Solução--Verificar/Trocar C708 (470pF/2Kv).

Dicas Tvs Philco Chassis Cph-05

  • Defeito--Imagem distorcida apresentando uma barra vertical a meio da tela.
    Solução--R723 com solda fria.

  • Defeito--Não liga. O led de standby pisca e há ruído no altifalante.
    Solução--Trilha interrompida entre o pino do B+ do transformador de saída horizontal (flyback) e L702.

Dica Tvs Philco Chassis CPH-04

  • Defeito--Ao ligar a tv, ouve-se um barulho (crrr crrrr) no transformador driver horizontal. Usando o osciloscópio, notava-se que a frequência do oscilador horizontal variava.
    Solução--Trocar o cristal de 503 KHz junto ao TA8690.

Mais Visualizadas

Blog Archive

Blogger templates

Blogger news
