quinta-feira, 30 de agosto de 2012

Dicas Tvs Philco TP1453

  • Defeito--Não funciona.
    Solução--C921 (1nF) com defeito.

  • Defeito--Demora muito tempo a ligar.
    Solução--R919 (120K) alterada.

Dicas Tvs Philco TP1452N TP2052N TP2062N

  • Defeito--Problemas na sintonia. Imagem com chuvisco dando a impressão de haver problemas no tuner (Seletronic).
    Solução--Verificar/Trocar filtro de FI MF201.

  • Defeito--O horizontal não arranca. B+ normal.
    Solução--Trocar C911, C913 e C942.

  • Defeito--Imagem piscando e 3 linhas coloridas no topo da tela.
    Solução--Verificar/Trocar C630 (47nF).

Dica Tvs Philco TP2051 TP2062

  • Defeito--Tela sem brilho ao ligar. Refazendo o ajuste do "Screen", aparece de imediato. Se desligar e só voltar a ligar quando estiver fria o brilho só aparece se refizer de novo o ajuste do "Screen".
    Solução--Trocar C732 e C734.

Dica Tv Philco TP2053

  • Defeito--Ao ligar, a imagem apresenta-se com uma barra escura de cerca de 7 cm de largura no topo da tela. A parte restante da imagem apresenta-se com brilho normal mas com algumas cintilações de vez em quando. Alguns minutos depois de estar ligada, a tela escurece completamente.
    Solução-Verificar/Trocar D602 e D704.

Reset Tv Philco TP-1452N

  • Para fazer reset neste modelo da Philco fazer o seguinte:

    1-Ligue a tv na tomada, desligue a chave liga/desliga e coloque a antena.
    2-Aperte ao mesmo tempo na tv as teclas "canal+" e "canal-".
    3-Ligue a chave liga/desliga sem soltar as teclas "canal+" e "canal-", quando a luz de standby acender, solte as teclas.
    4-Aperte a tecla "canal+".
    5-Aperte a tecla "volume+".
    6-Aperte de novo a tecla "volume+" e aguarde que no final a tv estará pronta.

quarta-feira, 29 de agosto de 2012

Dicas Tvs Lcd Led Samsung

As imagens abaixo são de defeitos no painel ou display das tvs led Samsung.


Delaminação


Faixa Vertical


Faixas Verticais


Linha Vertical


Linhas Horizontais no Topo da Tela


Linhas Verticais à Esquerda da Tela

Dica Tvs Panasonic TX-W28R4 TX-28R4DP TX-28R4L Chassis Euro 4

  • Defeito--Falha constante do transístor de saída horizontal.
    Solução--Trocar Q551 (BU2508AXLB) por 2SD1577LB.

Dica Tvs Panasonic TX28MD4 TX28MD4L TX28LD4DP TX28LD4DPL TX28XD4/A TX28XD4L/A Chassis Euro 4

  • Defeito--Transístor de saída horizontal falha sempre.
    Solução1-Trocar Q551 (BU2508AXLB) por 2SD1577LB trocar também R507 de 270 Ohms/1W para 100 Ohms/1W.
    Solução2-Ressoldar IC601.
    Solução3-Trocar C509 (47mF/50V).
  • Defeito--Tensão de B+ oscila entre 140 e 160V.
    Solução--Trocar IC850.

Dicas Tv Panasonic TX-28EX4F Chassis Euro 4

  • Defeito--O transístor de saída horizontal falha repetidamente. Solução1-Trocar o transformador T501 (ETH19Y173AY)transformador driver horizontal.
    Solução2-Verificar solda fria nos cristais situados na digibox.
    Solução3-Verificar solda fria nas ligações dos pinos 2 e 3 do IC801.
    Solução4-Trocar Q551 e ressoldar T501.
    Solução5-Trocar C508, C509 e C551.

Código de avarias do aparelho de teste da HR STVDST-01

Código de avarias do aparelho de teste da HR STVDST-01 usado para testar transformadores de saída horizontal (Flybacks).

Código 1-Curto-Circuito entre os enrolamentos.
Código 2-MAT baixa ou aparelho mal ligado.
Código 3-Deformação do impulso, surgimento de impulsos no período de exploração.
Código 4-Curto-Circuito primário.
Código 5-Curto-Circuito direto da alimentação.

segunda-feira, 27 de agosto de 2012

Dica Tv Panasonic TC-21V50

  • Defeito--Teclado da tv não funciona. Com o telecomando (controle remoto) todas as funções são accionadas.
    Solução--Trocar o CI da Eeprom.

Dicas Tv Panasonic TC-20A12

  • Defeito--Após 30 minutos de estar ligada, desliga-se ficando o led a piscar. Se voltar a ligar, a tv liga mas, passado algum tempo, desliga de novo.
    Solução--Verificar/Trocar C519 (33mF/160V).

  • Defeito--Ao ligar, queima imediatamente o transístor de saída horizontal.
    Solução--Deflectora com uma das espiras em curto.

Dicas Tv Panasonic TC-20A9

  • Defeito--Tela com muito brilho, a imagem na altura, não preenche toda a tela, apresenta-se desfocada e com linhas de retraço (retorno). Solução--Verificar/Trocar R501 (1 Ohm), ligado no pino 3 do transformador de saída horizontal (flyback).

  • Defeito--A imagem desta tv é constituída apenas por riscos coloridos.
    Solução--Verificar/Trocar IC601 (M52770ASP).

Dica Tv Panasonic TC-20A7

  • Defeito--Fugindo a imagem.
    Solução-Entrar no modo serviço e reajustar os parâmetros B8 (AFT) para 85 e B9 (AGC) para 40.

Dica Tvs Panasonic TC14C6 TC14C7 TC20C6 TC20C7

  • Defeito--Vertical um pouco fechado. Se for corrigida a altura da imagem na vertical, o "Osd" desloca-se para baixo, ficando cortado na parte inferior da tela.
    Solução--Verificar/Trocar C1160.

Dica Tv Panasonic TC-14C4

  • Defeito--Depois de sintonizar todos os canais ao terminar, fica apenas um só canal sintonizado.
    Solução--Verificar/Trocar D1120, D1121 (díodos zener 5,8V) e DZ154 (5,1V).

domingo, 26 de agosto de 2012

Dica Tv Panasonic TC-21V50

  • Defeito--Teclado da tv não funciona. Usando o telecomando (controle remoto), todas as funções são accionadas.
    Solução--Trocar o CI da Eeprom.

Dica Tv Panasonic TC-29A10

  • Defeito--Teclado da tv não funciona. Usando o telecomando (controle remoto), todas as funções são accionadas.
    Solução--Trocar o CI da Eeprom.

Dica Tv Panasonic TC-29S10

  • Defeito--Imagem sem contraste. O controle não atua.
    Solução--Verificar/Trocar R163 (62K) na linha do ABL.

Dicas Tv Panasonic TC-29KL05

  • Defeito--Não liga.Q551 em curto. Ao trocar este transístor ele entrou de novo em curto.
    Solução--Verificar C563, R520, R521 e R768.

  • Defeito--Ao ligar a tv faz um tic tac e não liga e, ao mesmo tempo, sai fumo de R768.
    Solução--Diodo D557 em curto.

Dica Tv Panasonic TC-20A7

  • Defeito--Ao ligar, a fonte oscila, o circuito de Mat funciona por breves segundos e volta para standby.
    Solução--Verificar/Trocar C416 (2200 mF/25V) e C532 (1mF/50V).
    Dessoldar Q451, limpar os terminais e ressoldar de novo.

sábado, 25 de agosto de 2012

Dicas Tv Lcd Philips 40PFL3605D Chassis LC10.1L LA

  • Defeito--Resistências que queimam quando o Fet da fonte entra em curto.
    Solução--R513 (220 Ohms), R514 (10 Ohms) e R515 (10K).

  • Defeito--Q501 ( Fet FPQF6N80C) aquece demasiado e acaba por explodir.
    Solução--D510 (UF4007) está com fuga.

Dica Tvs Lcd Philips 26PF5320/28

  • Defeito--Sem imagem. Falta a fonte de 24V.
    Solução--Verificar/Trocar condensador "Smd" de 600pF ligado ao terminal 13 do CI TEA1601T.

    Esta dica aplica-se também aos modelos abaixo:
    26PF5320/78
    26PF5321/78
    32PF5320/28
    32PF5320/78
    32PF5321/78

    CHASSIS LC4.3U AA

Dica Tvs Lcd Philps que usam o Ci BD9798FS

  • Defeito--Qualquer defeito relacionado com o funcionamento do inverter.
    Solução--Verificar/Trocar díodo zener de 6,2V ligado no pino 19 deste Ci.

Dicas Tvs Grundig T50-440 T51-440 CUC4400

  • Defeito--Fonte de alimentação não oscila.
    Solução--C661 e C662 apresentam baixa capacidade.

  • Defeito--Imagem sem sincronismo.
    Solução--Verificar/Trocar T2243 (BC548).

  • Defeito--Só liga ao fim de alguns minutos e funciona até ser desligada no interruptor geral. Caso seja colocada em standby, liga normalmente.
    Solução--Verificar/Trocar C633 (100mF/25V) ligado ao pino 6 do Ci TDA4605.

  • Defeito--T644 entra sempre em curto.
    Solução--Verificar/Trocar C680.

Dicas Tv Grundig CUC3400

  • Defeito--O pulsador da tecla "P+" não funciona e a tv não vai para standby.
    Solução--Trocar o interruptor geral da tv.
  • Defeito--T661 (BUT11A ou 12A) entra em curto.
    Solução--Verificar/Trocar C667 2.2mF/450V.
  • Defeito--Imagem a preto e branco.
    Solução--Verificar potenciómetro de ajuste R2533 (470 Ohms).

Dica Tv Grundig CUC7851

  • Defeito--Trabalha normal, mas se desligar e tentar ligar de novo já não liga.
    Solução--Colocar uma eeprom nova, ligar o pino 1 desta eeprom à massa e ligar a tv para que os dados de emergência sejam nela gravados.

quinta-feira, 23 de agosto de 2012

Dicas Tv Plasma Grundig XEPHIA42 PW110-6606TOP Chassis Beko PE

  • Defeito--Sem imagem. Sem "OSD" Som ok.
    Solução--Na PCI Y-SUS, trocar YPPD-J017C por STK795-821.

  • Defeito--Sem imagem. Áudio ok.
    Solução--Trocar o módulo chassis.

  • Defeito--Sem imagem. Áudio, OSD e TXT ok.
    Solução--Entre no modo serviço (i, 8, 5, 0, e 0 ou menu 9,3,0 e 1). Role a página até White R, White G e White B e ajuste cada um destes itens.

quarta-feira, 22 de agosto de 2012

Dica Tv Panasonic TC-20A7

  • Defeito--Ao ligar, a fonte oscila, o circuito de Mat funciona por breves segundos e volta para standby.
    Solução--Verificar/Trocar C416 (2200 mF/25V) e C532 (1mF/50V).
    Dessoldar Q451, limpar os terminais e ressoldar de novo.

Dica Tv Panasonic TC-14B3RC

  • Defeito--Fonte de alimentação não oscila.
    Solução--Verificar/Trocar R804 (0,56 Ohms/2W).

Dica Tv Panasonic TC-20G11 TC-29A11 TC-29G11 TC-29A12 Chassis BR2

  • Defeito--Só sintoniza o canal 2. Os outros canais não aparecem.
    Solução--Verificar/Trocar D006 (MA4330H) e R563 (470K).

Dica Tv Mitsai 9313B

  • Defeito--Não sai de standby.
    Solução--R521 (100K) aberta.

Dica Tv Mitsai TM8671 Chassis F16

  • Defeito--Liga-se e imediatamente o transístor de saída horizontal entra em curto.
    Solução--C139 (22mF/400V) com capacidade muito baixa.

terça-feira, 21 de agosto de 2012

Dica Tv Mitsai TV TECHNO 37CM Chassis PT92J

Dica Tv Mitsai TV TECHNO 37CM Chassis PT92J
  • Defeito--Não liga.
    Solução--Verificar/Trocar RP06 (3M9) na fonte de alimentação.

  • Defeito--Ao ligar, percebe-se que a MAT ligou mas, volta imediatamente para Standby e, tenta ligar de novo.
    Solução1-Verificar/Trocar RD56 (39 ohms).
    Solução2-Verificar/Trocar RD05 (15 ohms).

  • Defeito--Queima RD56.
    Solução--Verificar/Trocar TDA8356 (amplificador de saída vertical).

  • Defeito--Ao ligar, apresenta imagem e som normais.Passados cerca de 2 minutos a imagem começa a ficar distorcida e, por vezes, fica a P&B.
    Solução--Verificar/Trocar TDA935X (faz tudo ou jungle).

  • Defeito--Led está aceso mas ao tentar ligar o led apaga e volta a acender de novo e a tv não liga.
    Solução--Verificar/Trocar TDA6107Q situado na Pci do cinescópio.

  • Defeito--Imagem só apareceu após uma regulação muito cuidadosa de G2.Depois começou a piscar e por vezes voltava a desaparecer.
    Solução--Trocar o cinescópio.

  • Defeito--Por vezes a Fonte não arranca.
    Solução--Verificar/Trocar CP12 (680PF).

  • Defeito--Se com o Volume relativamente baixo, a largura da imagem diminuir cerca de 2mm de cada lado, durante as pausas.
    Solução--Colocar resistência de 470 Ohms/1/2W em paralelo com o +12.5v e CP17. (Transformador EKOM SM2902-92 Mono).

  • Defeito--Não liga, fonte chia, transistor de mat aquece.
    Solução--Trocar transformador de linhas 40337-61 = HR8545.

  • Defeito--Ao tentar ligar, volta imediatamente para standby. O B+ cai até quase zero e volta a normal. Tensões todas normais.
    Solução--Trocar o transformador de saída horizontal ou de linhas.

domingo, 19 de agosto de 2012

Dicas Tv Philips 21PT5431/78R 21PT5432/78R 25PT5531/78R 28PW6431/78R 28PW6532/78R 29PT4631/78R 29PT5632/78R 32PW6532/78R 29MT4515 (Magnavox) 32PD6932 Chassis L01.1L AC

  • Defeito--Não arma. B+ ok e pulso horizontal presente nas bases dos transístores drivers.
    Solução--Transísor de saída horizontal em curto coletor/emissor.

  • Defeito--Ao ligar volta imediatamente para standby.
    Solução--Trocar o condensador 2220 (47nF/250v).

  • Defeito--Som normal com imagem quase perfeita. Se colocar uma antena exterior, aparece de uma lado da tela, uma linha vertical com alguma chuva.
    Solução--Colocar um condensador cerâmico entre o emissor e o colector do 7461 (BC337).

  • Defeito--Ao ligar pelo painel ou pelo telecomando "remoto" o led apaga mas o horizontal não arranca.
    Solução--Retirar o transistor de saída horizontal (BU4508DX) e verificar a possibilidade de haver um curto entre a base e emissor deste transístor.

  • Defeito--Não liga.
    Solução--C2455 (47mF/25V) com baixa capacidade.

Dica Tvs Magnavox 29MT4505/78

  • Defeito--Imagem com um pouco de chuva.
    Solução--Regravar a eeprom.

Dica de defeitos no painel lcd ou display

Veja nas imagens abaixo alguns defeitos que indicam um painel lcd ou display com defeito.

Clique na imagem para uma melhor visualização.

Esquema Rádio/Cd Philco PH61 MP3

Abaixo fica o link para baixar o esquema deste aparelho.

Página Esquema Rádio com Cd Philco PH61 MP3

sexta-feira, 17 de agosto de 2012

Dicas Tv Lg CP20B85 Chassis MC83C

  • Defeito--Som normal e tela escura. Ao aumentar a tensão de "Screen", apresenta tela lavada (iluminada) com linhas de retraço (retorno).
    Solução--D405 com fuga.

  • Defeito--Funções do teclado trocadas.
    Solução--Devem ser trocados todos os pulsadores (chaves de toque).

  • Defeito--A imagem está deslocada para a direita.
    Solução--Trocar diodo zener ZD412 (9,1V).

  • Defeito--Linhas de retraço (retorno) na parte superior da tela.
    Solução--D401 com fuga.

Dica Tv Lg CP29C84M

  • Defeito--Sem OSD na tela. A imagem apresenta-se espelhada. Som normal.
    Solução--D401 em curto.

Dicas Tv Lg RP14CB20A

  • Defeito--Não tem imagem por Rf ou Av. Som normal. Aumentando a tensão de "Screen", a imagem aparece muito escura e o contraste não actua.
    Solução--Verificar/Trocar D502.
  • Defeito--Não tem contraste.
    Solução-Trocar D502.

Dica Tv Lg RP20CB20 Chassis SC023A

  • Defeito--Demora entre 10 e 15 segundos para ligar e só liga se insistirmos bastante. Linha SDA tem 4,6V e SCL varia de 2 a 3V. Depois de estar ligada, apresenta chuvisco e o teclado da tv não funciona. A comunicação entre o micro, a memória e o tuner (varicap) não se faz.
    Solução--Verificar/Trocar D22 e D23.
  • CONFIGURAÇÕES
    ===================
    Eeprom OPT 1 = (2)

    ENG = 0
    PORT = 1
    AV2 = 0
    DVD = 0
    EYE = 0
    BACKUP = 0
    FLAT = 0
    SRC MONO = 0
    =================
    Eeprom OPT 2 =12

    TURBO = 0
    GAME PAC = 0
    LG LOGO = 1
    WIDE = 1
    4 KEY = 0
    8 KEY = 0
    PHIL = 0
    AV STEREO = 0

Dica Tv Lg RP21FE85G

  • Defeito--Desliga após poucos segundos de funcionamento normal.
    Solução--R420 240k aberta.

quinta-feira, 16 de agosto de 2012

Dica Tv LG CP29C85

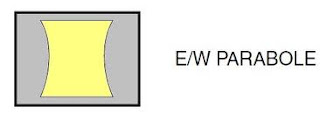

  • Defeito--Problemas na correcção Este/Oeste (ou Leste/Oeste) ou seja imagem torta no sentido horizontal.
    Solução--Verificar R436 (3,3 Ohms).

Dica Tv LG RP-20CB62BRS Chassis SC-023A

  • Defeito--Ao ligar a tv, ela desliga em 3 segundos. Imagem e som perfeitos.
    Solução--Trocar o processador.

Dica Tv LG 14FX3RB

  • Defeito--Vertical com problemas na altura e tela branca com OSD.
    Solução--Verificar a alimentação no pino 43 do micro.Tem que ser 5V. Se tiver 3,5V verificar a saída de som que também é alimentada a partir desta linha.

Dicas Tvs Hitachi CL28W30TAN-300

  • Defeito--Desliga alguns segundos após ligar nem chegando a mostrar a imagem. Se aumentar mais um pouco a tensão de "G2" e ligar mais umas duas vezes, mostra a tela iluminada com linhas de retorno (retraço) com o aspecto da figura abaixo.
    Solução--Solda fria em Q700 (IRFS530A) na linha de correcção Este/Oeste.



  • Defeito--Imagem em tons de verde desligando alguns segundos após aparecer a imagem.
    Solução--Solda fria nos transístores de saída "RGB".

quarta-feira, 15 de agosto de 2012

Dicas Tvs Grundig T51-4201TOP Chassis Beko 12.5

  • Defeito--Ao ligar a imagem vai ficando cada vez mais branca e perde a definição.
    Solução--Verificar/Trocar ZD101.

Dicas Tvs Grundig Chassis G1000

  • Defeito--Imagem com pouca largura, desfocada e dobrada na horizontal..
    Solução--Trocar o microprocessador.
  • Defeito--Ao ligar, arranca e volta para standby.
    Solução--R116 (0,22 Ohms) alterada.
  • Defeito--Fonte não arranca e apresenta chiado. Fonte secundária está ok
    Solução--Verificar/Trocar C111 (1nF/1Kv).
  • Defeito--A imagem apresenta os contornos das imagens.
    Solução--Trocar IC200 TDA8170.

Dicas Tvs Grundig CUC6300

  • Defeito--Ao fim de um tempo de estar ligada, aparece um ruído no som que vai continuar até o som desaparecer completamente.
    Solução--Trocar C377.

  • Defeito--Imagem apresenta uma côr que faz lembrar quando a tv foi comutada para NTSC.
    Solução--Verificar/Trocar T127.

  • Defeito--Não tem imagem, tem "Osd" e teletexto.
    Solução--Verificar/Trocar T277 (BC548B).

  • Defeito--Não regula o contraste.
    Solução--Verificar/Trocar D781.

  • Defeito--Não liga. Led aceso.
    Solução--Verificar/Trocar T583.

  • Defeito--Ao ligar, arranca, o horizontal funciona mas, volta imediatamente para standby. O B+ e o pulso "HOut" vão abaixo.
    Solução--Trocar o cinescópio.

  • Defeito--"Osd" esbatido na horizontal.
    Solução--Verificar C833 (6,8nF) ligado ao pino 26 do IC811.

  • Defeito--A imagem aparece torcida fazendo lembrar quando está mal sintonizado.
    Solução--Lavar a área da FI com álcool isopropílico ou outro produto semelhante. Retocar a bobina F919. Verificar a afinação colocando a ponta de prova do osciiloscópio no pino 19 da ficha "scart" e retocar até o oscilograma ficar o mais limpo possível.

terça-feira, 14 de agosto de 2012

sexta-feira, 10 de agosto de 2012

Dica Tvs Watson FA3631T Chassis 11AK36A2

  • Defeito--Imagem expandida na vertical.
    Solução--Retirar R602 (no esquema marca 120K mas neste chassis estava uma de 68K) e colocar no seu lugar uma RV de 100K com o terminal do meio ligado a um dos laterais e fazer o ajuste da altura da imagem. Esta resistência liga ao pino 4 do IC600 TDA8174AW (height adjust).

quinta-feira, 9 de agosto de 2012

Dicas Tvs Grundig P37-071 P37-830Text CUC7303

  • Defeito--Não liga. O led está a piscar. A tensão no primário da fonte de alimentação está normal. Tensão no secundário oscila entre 130 e 150V. Desligando a tv a tensão no primário fica com cerca de 300V.
    Solução--Verificar/Trocar C626 (47mF/385V).
  • Defeito--Tela escura. Subindo a tensão de "Screen" a tela continua escura mas percebe-se que apresenta linhas de retorno.
    Solução--Verificar R118 e R119 (ambas de 4,7 Ohms) situadas na linha de alimentação do CIC105 (TDA4662T/4665T).
  • Defeito--Quando o sinal de entrada de antena é fraco perde o sincronismo horizontal. A côr apresenta-se esbatida.
    Solução-Trocar Q172 cristal de 4,43Mhz ligado ao pino 35 do IC150 TDA8361A/8362A.
  • Defeito--Não há vídeo por scart.
    Solução--CT840 (BC848 SMD) com base emissor em curto.
  • Defeito--Imagem apresenta impulsos no sincronismo vertical.
    Solução--Verificar/Trocar D444 (1N4936).
  • Defeito--Não arranca. As fontes no secundário estão a zero volts.
    Solução--Verificar/Trocar R663 (10 Ohms) situada no primário da fonte de alimentação.
  • Defeito--Som normal com tela escura. Aumentando a tensão de G2 (Screen) a tela ilumina-se apresentando apenas linhas de retorno.
    Solução--Verificar/Trocar T523.

Dica Tvs Grundig Chassis Beko K2

  • Defeito--Fica em standby ao ligar. O led muda para azul e não liga usando o telecomando ou usando o teclado da tv.
    Solução1-Verificar/Trocar D603 (1N4148 SMD) situado no circuito driver horizontal.
    Solução2-Regravar a eeprom. Pode baixar os dados na página Dados Eeprom Tvs Grundig

Dicas Tvs Grundig CUC7301

  • Defeito--Só fica ligada se estivermos a carregar na tecla P+.
    Solução--T511 (BC549) com fuga.
  • Defeito--Entra em proteção e vai para standby.
    Solução--T511 (BC548) com defeito.
  • Defeito--Problemas de sincronismo vertical no "Osd". Fica sempre a aparecer.
    Solução--Verificar/Trocar R404 (33K SMD) situada na linha "V Sinc" que liga ao processador.

quarta-feira, 8 de agosto de 2012

Dica Tvs Grundig/Siemens Chassis Cuc6300

  • Defeito--ao ligar a tv, aparece uma chave e quatro opções para colocar uma password.
    Solução--Carregar nas seguintes teclas: Volume+, Volume-, Programa- e Programa+ .

Dicas Tvs Gradiente GT-1420 GT-1422 GT-2020 GT-2022

  • Defeito--Desliga após cerca de 10 minutos de estar ligada.
    Solução--Verificar/Trocar Q6.
  • Defeito--Fonte de alimentação com apito.
    Solução--Verificar/Trocar C821 e C823.
  • Defeito--Sem imagem e sem brilho.
    Solução--Verificar/Trocar díodo zener 301 (7,5V).
  • Defeito--Ao ligar, o led apaga mas, a tv não liga.
    Solução--IC804 (LM7812) com avaria.
  • Defeito--Ao ligar, demora a fazer a sintonia.
    Solução--Verificar/Trocar o tuner ou varicap.
  • Defeito--Não faz a sintonia.
    Solução--Verificar/Trocar ZD102 (na linha dos 5V junto ao tuner ou varicap).
  • Defeito--Imagem com tom esverdeado.
    Solução--Verificar/Trocar ZD504 junto ao conector da ligação para a pci do tubo.
  • Defeito--Barras negras horizontais em quase toda a tela.
    Solução--Verificar/Trocar C540 na linha de 180V.
  • Defeito--Sem imagem. Tela com algumas interferências.
    Solução--Verificar/Trocar L3.
  • Defeito--O horizontal dispara mas a tv, volta imediatamente para standby.
    Solução--Deflectora em curto.
  • Defeito--Ao ligar a tv, ouve-se um ruído na fonte (tipo cantar de grilo) e o led não acende.
    Solução--Verificar/Trocar C823 (470pF/2KV).

terça-feira, 7 de agosto de 2012

Dica Tvs CCE TC-2098

  • Defeito--Imagem a preto e branco.
    Solução1-Verificar/Trocar C620.
    Solução2-Trocar o CI TDA4665.

Dica Tvs Grundig Lenaro 55 Flat MF 55-5501 Top MF 55-5501/8 Top Xentia 55 MFS 55-4601/8 Top Chassis K1

  • Defeito--Liga com som normal e imagem a piscar.
    Solução--Trocar C651 (100mF/400V) situado no primário da fonte de alimentação.

Dica Tvs Grundig Elegance 55 Flat MF 55-2502 Top MF 55-2502/5 Text MF 55-2502/8 FR Text MF 55-2503/8PL Text K21 PF-2603/8 Text Lenaro 55 Flat MF 55-5501 Top MF 55-5501/8 Text Sedance 55 ST 55-2502 Text ST 55-2502/5 Top Xentia 21 MFS 55-4701/8 Top Chassis K2

  • Defeito--Ao tentar ligar, volta imediatamente para standby. O B+ está com um valor situado entre 32 e 34V (pulsantes).Com a tv em standby, se colocarmos uma carga na linha do B+, a tensão sobe para cerca de 83V e faz um ruído na área do horizontal.
    Solução--Trocar C651 (100mF/400V) situado no primário da fonte de alimentação. Após trocar este condensador, coloquei a tv em standby e meti uma carga no B+, a tensão desceu de entre 30 a 31V (pulsantes) para 8V, sinal que a tv está ok.

segunda-feira, 6 de agosto de 2012

Dicas Tvs Grundig CUC4400

  • Defeito--Fonte não gera tensões.
    Solução--C661 e C662 com baixa capacidade.
  • Defeito--Não liga, ou liga só ao fim de alguns minutos e funciona até se voltar a desligar no interruptor. Se for posto em standby funciona ok.
    Solução--C633 (100µF/25V) ligado ao pino 6 do TDA4605 alterado.
  • Defeito--Fonte não gera tensões.
    Solução--Verificar/Trocar R633 (3K9).
  • Defeito--T644 entra sempre em curto.
    Solução--C680 com fuga.
  • Defeito--Transformador de saída horizontal faz um ruido estranho. Sem imagem.
    Solução--Medir no pino 1 do TDA2579, se houver impulsos de vertical meça também no pino 11 se tem impulsos de horizontal, se não tiver ou se as voltagens forem muito baixas mude o TDA2570.
  • Defeito--Não tem imagem pelo sintonisador. Por AV tem imagem mas instável e com sincronismos defeituosos.
    Solução--Verificar se o teletexto está presente no topo da imagem. Se estiver substitua o TDA5931.
  • Defeito--Imagem defeituosa.
    Solução--Mudar TDA5931US.
  • Defeito--Sem som ou imagem, tem MAT mas a Tela está negra.
    Solução--Verificar/Trocar T2213 e T2221 na placa de IF.
  • Defeito--Linhas erraticas de sincronismo.
    Solução--Mudar C2257 100nF 63v.
  • Defeito--Imagem pobre ou distorcida.
    Solução--Verificar/Trocar TDA5931 (IC2210).
  • Defeito--Não desliga no interruptor principal.
    Solução--Verificar soldaduras na zona da fonte.
  • Defeito--Canais e volume de som muda sozinho.
    Solução--Mudar receptor de infravermelhos, detector TFMS3300.

Dica Tv Grundig T51-330 CUC3400

  • Defeito--Som normal com tela azul e linhas de retorno também de côr azul.
    Solução--Verificar/Trocar T781 (BF421).

Dicas Tvs Grundig T55-340 CUC3400

  • Defeito--Som normal com imagem completamente desfocada ao ligar. À medida que vai aquecendo, a imagem vai melhorando mas nunca chega a ficar boa.
    Solução--Trocar o soquete do cinescópio.
  • Defeito--Som normal mas a imagem apresenta uma linha horizontal que por vezes se desloca na tela.
    Solução--Trocar C731 (4,7mF/250V).

domingo, 5 de agosto de 2012

Dicas Tvs Gradiente GBT-2011 TV-1421 TV-2021

  • Defeito--Ao ligar, apresenta tela escura e ao aumentar a tensão de "Screen" a imagem aparece muito fraca e sem côr.
    Solução--Verificar/Trocar Q903, Q906, Q909, R930 e ZD901.
  • Defeito--Falta a côr azul.
    Solução--Verificar/Trocar Q154, Q160, Q901, Q902, R159 e R902.
  • Defeito--Ao ligar volta para standby. Se aumentar a tensão de "Screen" apresenta a tela lavada e desliga-se.
    Solução--Verificar/Trocar R55 (180K).
  • Defeito--Ao ligar, o horizontal liga mas não há imagem. O pino 61 do micronas tem 2V em vez de 0,2V.
    Solução--D407 em curto.
  • Defeito--Imagem escura. Som normal.
    Solução--Regravar a eeprom.

Dados Flash Dvds

Dados Flash Dvds Lenoxx
Dados Flash Dvds Philips
Dados Flash Dvds Samsung
Dados Flash Dvds Sony
Dados Flash Dvds Tectoy

sábado, 4 de agosto de 2012

Dicas Tvs Gradiente GT-2015

  • Defeito--Não sintoniza canais no modo automático, não há som e a tv desliga sozinha após estar ligada por cerca de 10 minutos.
    Solução--Verificar se estão chegando pulsos horizontais ao pino 26 do microprocessador IR01. Verificar/Trocar TR09 (BC548B), DL38 (zener 24V) e RL75 (8,2K).
    O microprocessador utiliza estes pulsos para memorizar os canais e desativar o "timer off". Deverá apresentar uma leitura de 4V.

Dicas Tvs Gradiente GBT-2011

  • Defeito--Queima o transístor de saída horizontal.
    Solução--Colocar uma resistência de Metal Film de 27K/3W ligando o ânodo do diodo D805 ao GND (Caso não existam as resistências das posições R828 e R829). Fazer a troca do condensador C805 (100mF/160V). Adicionar (caso não exista) o condensador C808 (470pF/1KV).
  • Defeito--Sem imagem e sem OSD.
    Solução--Limpar a eeprom ou trocar por outra nova. De seguida ligar a tv aguardando alguns segundos até fazer o carregamento dos dados iniciais.
  • Defeito--Imagem azulada.
    Solução--Trocar Eeprom.
  • Defeito--Ao ligar a tv, dava um ruido no som, e a tela vinha sem imagem, e aos poucos ia melhorando.
    Solução--Trocar C406, C803 e C805.
  • Defeito--Imagem com sobreado parecia que o screen estava fora.
    Solução--Trocar R930 (220R) aberta na placa do CRT.
  • Defeito--Volume não sai do mínimo.
    Solução--Actualizar o software do Micronas.

Tvs Lcd Lg 32LD350 Imagem Invertida

  • Defeito--Imagem invertida. Ver figura abaixo.

sexta-feira, 3 de agosto de 2012

Dicas Tvs Lcd Lg 32LC4R

  • Defeito--Não aceita comandos através do teclado nem do telecomando.
    Solução--Verificar/Trocar R508 (2,2 Ohms).
  • Defeito--A tv funciona mas com um ruído no chopper, tanto em standby como em funcionamento.
    Solução--ZD501 em curto.

Dica Tvs Gradiente TV-2925

  • Defeito--Totalmente morta.
    Solução--Verificar/Trocar IC804 (TL431). Veja a imagem abaixo.




Dica Tvs CCE NEXT 29L

  • Defeito---Tela branca em AV2. No pino 19 do micronas tem uma tensão de 4,87v.
    Solução---Na linha do pino 19 do micronas R503 de 150 ohms estava com o valor alterado, após a sua troca o AV2 funcionou normal.

quarta-feira, 1 de agosto de 2012

Transístores falsificados como os reconhecer

Deixo abaixo fotos de um transístor original e de um falsificado.

Repare nos detalhes dos terminais assinalados a vermelho e que nos permitem distinguir os transístores originais dos transístores falsificados.


Tv Led Samsung LE40D503

Deixo-vos as principais características deste modelo com ecrã iluminado a leds da Samsung:

Ecrã (tela) 16/9, lcd de 102cm com iluminação a leds, 50Hz.
Possibilidade de sintonizar a tv digital terrestre (TDT). Usa o sintonizador TDT MPEG4 o indicado para Portugal.
Resolução (pixels) 1920X1080.
Hd-Ready
Full Hd

Ligações:
2 Portas Hdmi.
1 Porta Scart.
1 Porta Usb com a possibilidade de receber ficheiros jpeg e Mp3.
1 Porta Vga.
1 Porta Dvi.
1 Saída para auscultadores.

Teletexto.
Pip (Picture in Picture) ou a possibilidade de ver os canais em pequenas janelas.
Potência do áudio 2X10W.
Ângulo de Visão 178º.
Tempo de Resposta 5ms.
Consumo quando em standby 0,29W.

Dimensões:
Altura--------58,63cm
Largura-------96,7cm
Profundidade--10,71cm






Preço 431.00€ indicado no site abaixo
http://www.hitek-online.com/product_info.php?products_id=77276
Portes Grátis para Portugal Continental

Mais Visualizadas

Blog Archive

Blogger templates

Blogger news
